Ультразвуковой уровнемер ЭХО-АС-01 предназначен для бесконтактного автоматического дистанционного измерения уровня жидких сред, в том числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков от 5 до 300 мм, при температуре контролируемой среды от минус 30 до плюс 80 °С. Поверка расходомера акустического ультразвукового ЭХО-АС-01 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка расходомера акустического ультразвукового ЭХО-АС-01
Принцип действия уровнемера ЭХО-АС-01 основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела «газ – измеряемая среда».

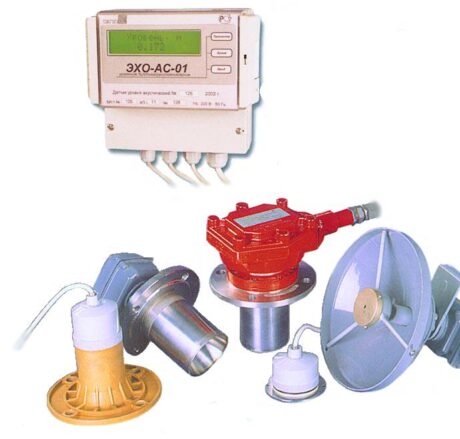

ЭХО-АС-01 состоит из акустического преобразователя АП и блока измерительного БИ-1 и выпускается в пылеводозащищенном исполнении. АП имеет ряд модификаций для различных условий эксплуатации.

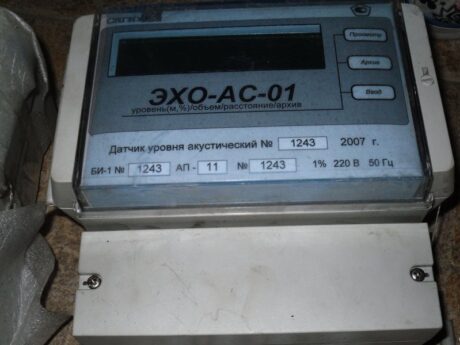

Уровнемер ЭХО-АС-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:
-
- текущие значения измеряемых уровнемером величин:
— уровня в процентах и метрах;
— объема контролируемого вещества в резервуаре;
— расстояния до объекта;
- содержимое архивов уровнемера;
- диагностические сообщения о неисправностях уровнемера.
Ультразвуковой уровнемер ЭХО-АС-01 имеет релейные выходные сигналы (три пары “сухих” контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 (RS-485)
Для функционирования уровнемера ЭХО-АС-01 акустический преобразователь устанавливается в верхней части резервуара, а электронный блок — в отапливаемом помещении. Преобразователь и блок соединены 5-жильным медным кабелем.
