Поверка генератора АКИП-3413/1 в Великом Новгороде

Поверка осуществляется в соответствии с документом 54882137/2-13МП «Генераторы сигналов специальной формы АКИП-3413/1, АКИП-3413/2, АКИП-3413/3. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 16 августа 2013 г.

Основное поверочное оборудование:

частотомер Ч3-63/1, № Госреестра 9084-90, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±5 10-7;
стандарт частоты рубидиевый FS725 № Госреестра 31222-06 (применять при поверке генераторов с опцией 100), погрешность частоты за год ±5 10-10;
вольтметр универсальный В7-78/1, № Госреестра 31773-06 диапазон от 0 до 1020 В, погрешность ± (0,0035-10-2-иизм. + 5 е.м.р.);
вольтметр диодный компенсационный В3-49, № Госреестра 5477-76, пределы измерения 10 мВ — 100 В, диапазон частот 20 Гц — 1000 МГц, относительная погрешность 5U< ± (0,2+(0,08/иизм))%
анализатор спектра Agilent E4447A, № Госреестра 26411-04, погрешность измерения уровня ±0,17 дБ;
осциллограф цифровой запоминающий WaveRunner 204Xi,, № Госреестра 38501-08, полоса пропускания 2 ГГц, время нарастания переходной характеристики 0,2 нс;
измеритель нелинейных искажений СК6-13, № Госреестра 10227-85, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник 0,003-100 %.

Оставить заявку

Основное поверочное оборудование:

частотомер Ч3-63/1, № Госреестра 9084-90, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±5 10-7;
стандарт частоты рубидиевый FS725 № Госреестра 31222-06 (применять при поверке генераторов с опцией 100), погрешность частоты за год ±5 10-10;
вольтметр универсальный В7-78/1, № Госреестра 31773-06 диапазон от 0 до 1020 В, погрешность ± (0,0035-10-2-иизм. + 5 е.м.р.);
вольтметр диодный компенсационный В3-49, № Госреестра 5477-76, пределы измерения 10 мВ — 100 В, диапазон частот 20 Гц — 1000 МГц, относительная погрешность 5U< ± (0,2+(0,08/иизм))%
анализатор спектра Agilent E4447A, № Госреестра 26411-04, погрешность измерения уровня ±0,17 дБ;
осциллограф цифровой запоминающий WaveRunner 204Xi,, № Госреестра 38501-08, полоса пропускания 2 ГГц, время нарастания переходной характеристики 0,2 нс;
измеритель нелинейных искажений СК6-13, № Госреестра 10227-85, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник 0,003-100 %.

Генераторы сигналов специальной формы АКИП-3413/1, АКИП-3413/2, АКИП-3413/3 (далее по тексту — генераторы) предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также сигналов произвольной формы. Поверка генератора АКИП-3413/1 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка генератора АКИП-3413/1

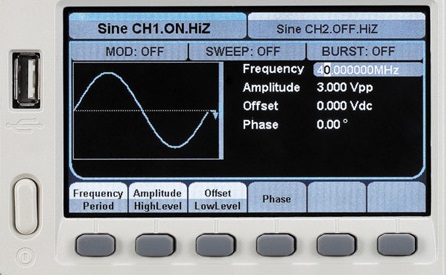

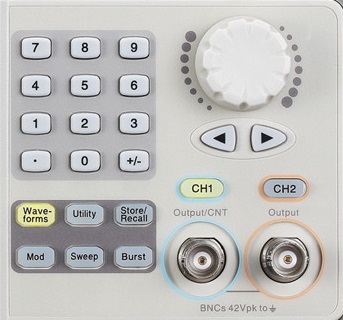

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, который позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Под дисплеем находится ряд кнопок управления меню, с помощью которых пользователь может задать параметры различных форм сигналов. В нижней правой части панели расположены выходные разъемы двух каналов и кнопки выбора канала. Рядом с выходными разъемами находится блок кнопок, используемых для выбора и сохранения форм сигналов, включения режимов модуляций и вызова меню настроек прибора. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. На задней панели генератора имеется разъем для подключения шнура питания, интерфейс USB — для управления через ПК, входные разъемы: опорной частоты 10 МГц, сигнала внешней модуляции и сигнала запуска, выходные разъемы: опорного генератора 10 МГц, сигнала запуска и сигнала синхронизации.

Модели генераторов обладают одинаковой функциональностью и техническими параметрами, но отличаются друг от друга частотным диапазоном.

Место пломбирования — один из винтов задней панели.

Особенностью генератора сигналов произвольной формы АКИП-3413/1 является наличие двух полностью независимых выходных каналов, что обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генератор АКИП-3413/1 имеет переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам. АКИП-3413/1 использует технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений.

Генератор АКИП-3413/1 имеет удобное меню и конфигурацию органов управления, большой цветной дисплей. В базовой версии генератор АКИП-3413/1 оснащен интерфейсом USB для удаленного управления приборами при помощи SCPI-команд. Опционально модели могут быть дополнены интерфейсами LAN, GPIB.

Генератор АКИП-3413/1 имеет обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход внешней модулирующей частоты (Ext), вход/выход синхрозапуска (Trig), выход синхроимпульса (SYNC), вход/выход внешнего опорного генератора (Ref), однократный ручной или автоматический запуск.

Высокая производительность генератора АКИП-3413/1, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать прецизионные сигналы. Высокие технические характеристики и доступная цена обеспечивают генератору АКИП-3413/1 лидерство в своем классе. Широкие функциональные возможности генератора АКИП-3413/1 позволяют использовать его в самых разнообразных сферах, от области науки и лабораторных исследований до сферы промышленного производства и ремонта РЭА.

Количество каналов	2
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	80 МГц
Опорный генератор (погрешность установки частоты)	±2×10^-6 \| опция ±2×10^-7
Выходной уровень (минимум)	1 мВпик-пик
Выходной уровень (максимум)	10 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	512 кБ
Виды модуляции	АМ \| ЧМ \| ФМ \| Амн \| ЧМн \| ШИМ
ГКЧ	Да
BURST Пакетный режим	Да
Экран (см, разрешение)	ЖК \| 480х272 \| 11 см
Особенности	Два независимых выхода. Каналы генератора имеют «плавающие» выходы, что позволяет прикладывать сигнал генератора, не имея ограничений относительно распределения потенциалов, существующих в тестируемом устройстве. Прямой цифровой синтез (DDS). Стандартные формы сигналов — 5 видов. Режим формирования сигнала произвольной формы до 20 МГц, дискретизация до 500 МГц . ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц.
Интерфейс	USB \| Опция — GPIB

Поверка осуществляется в соответствии с документом 54882137/2-13МП «Генераторы сигналов специальной формы АКИП-3413/1, АКИП-3413/2, АКИП-3413/3. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 16 августа 2013 г.

Основное поверочное оборудование:
- частотомер Ч3-63/1, № Госреестра 9084-90, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±5 10-7;
- стандарт частоты рубидиевый FS725 № Госреестра 31222-06 (применять при поверке генераторов с опцией 100), погрешность частоты за год ±5 10-10;
- вольтметр универсальный В7-78/1, № Госреестра 31773-06 диапазон от 0 до 1020 В, погрешность ± (0,0035-10-2-иизм. + 5 е.м.р.);
- вольтметр диодный компенсационный В3-49, № Госреестра 5477-76, пределы измерения 10 мВ — 100 В, диапазон частот 20 Гц — 1000 МГц, относительная погрешность 5U< ± (0,2+(0,08/иизм))%
- анализатор спектра Agilent E4447A, № Госреестра 26411-04, погрешность измерения уровня ±0,17 дБ;
- осциллограф цифровой запоминающий WaveRunner 204Xi,, № Госреестра 38501-08, полоса пропускания 2 ГГц, время нарастания переходной характеристики 0,2 нс;
- измеритель нелинейных искажений СК6-13, № Госреестра 10227-85, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник 0,003-100 %.
